1325 automatikus lézeres betöltő

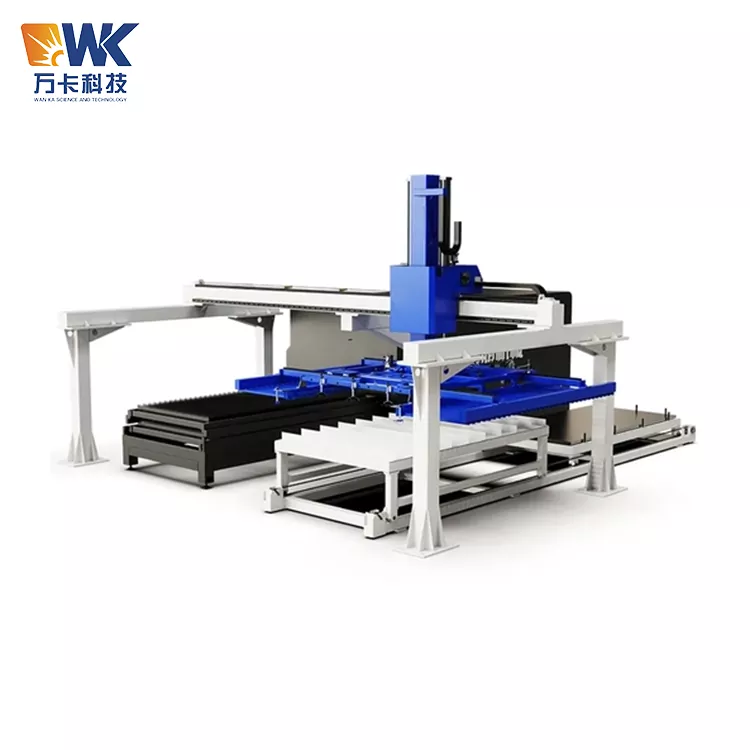

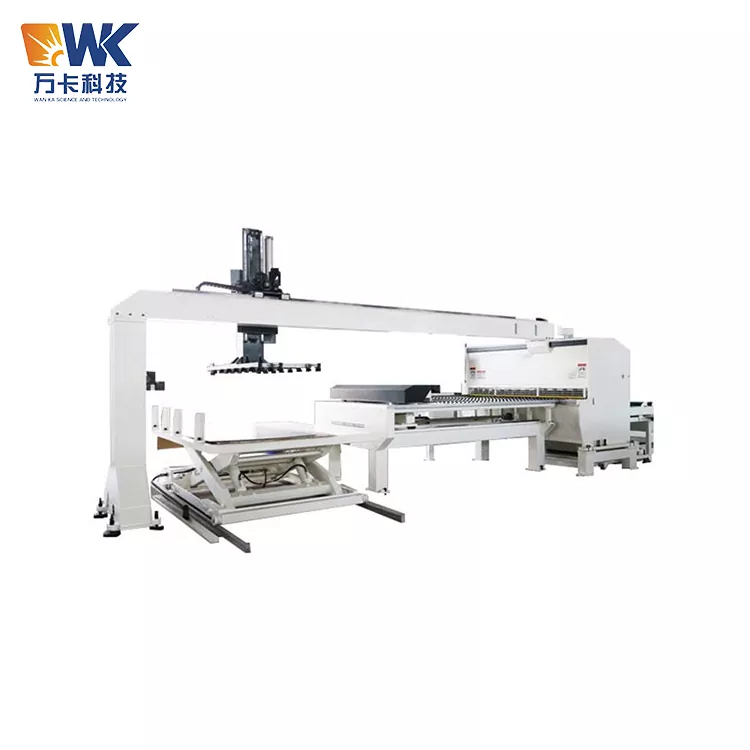

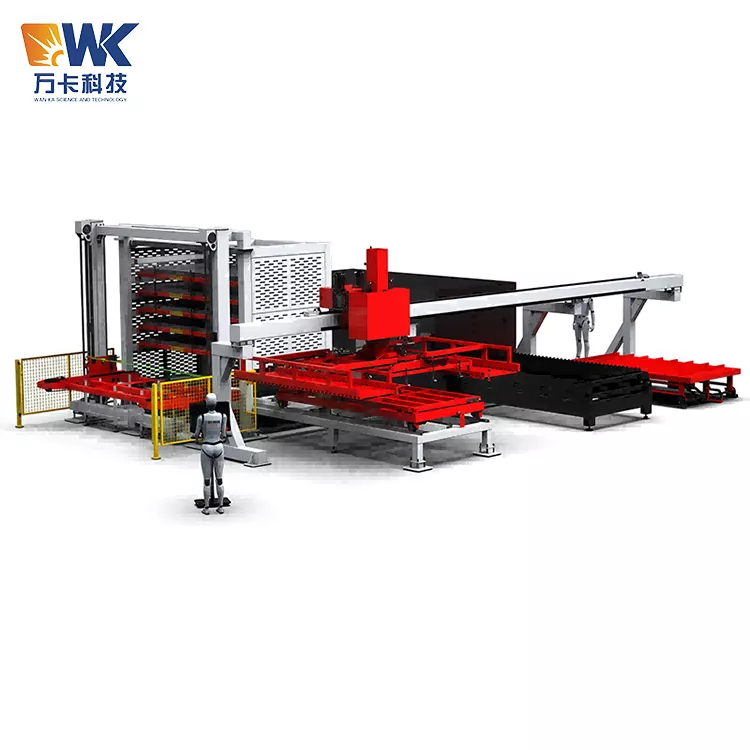

Amikor a Wanka Factory ezt az 1325-ös automatikus lézeres betöltőt gyártotta, a tervezési koncepció alapvetően "teljesen automatikus, pilóta nélküli és megszakítás nélküli" volt. Hét modulból áll: portálvázas mechanikus kar, vákuumszívó szerkezet az anyagok betöltéséhez, szorító szerkezet az anyagok átölelő kirakodásához, X/Y/Z háromtengelyes szervo hajtásrendszer, automata nyersanyagemelő platform, automatikus késztermék-ürítő platform és PLC intelligens vezérlőrendszer. A rendszer a lézervágó géppel való összekapcsolása után teljesen automatizált, zárt hurkú műveletet valósít meg az alapanyagok deszkára rakásától a késztermékek vágásáig és kiürítéséig.

A rendszer kézi beavatkozás nélkül képes teljesíteni a 7×24 órás, egész napos folyamatos működés követelményeit. A gyors anyagürítési és -betöltési funkciók kihasználásával a lézervágó gép kihasználtsága maximalizálható.

Alapvető értékesítési pontok

Feltöltő tapadókorong + kirakó szorítás, a teljes folyamatot lefedő kombinált kialakítás

7×24 órás pilóta nélküli működés, maximalizálva a vágógép kihasználtságát

Vákuumnyomás megtartása + áramkimaradás megelőzés, biztonsági redundáns kialakítás

Gantry rácsos szerkezet, nagy merevség és nagy pontosság

Intelligens vezérlőrendszer, egy kattintással modellváltás

Karcolásgátló mechanizmus, védi a lapanyag felületét

Moduláris felépítés, nagymértékben bővíthető

Műszaki előírások

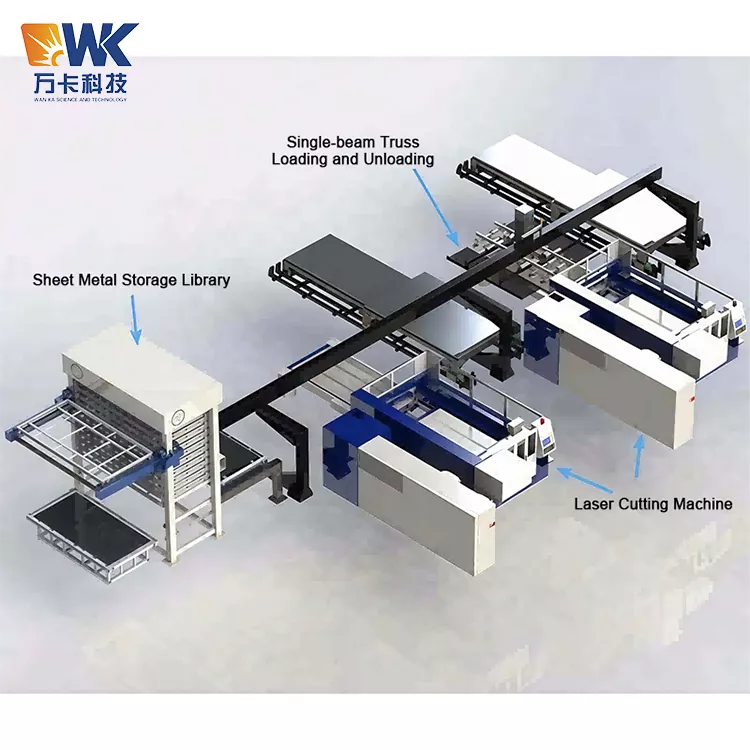

Nem szabványos kiegészítő szolgáltatások: Egy-két séma tervezhető (egy mechanikus kéz két vágógépet szolgál ki), vizuális pozicionáló rendszer, távfelügyeleti modul, automatikus vastagságérzékelés és kétrétegű lemezérzékelés funkció.

GYIK

1. kérdés: Milyen lézervágó gépek specifikációival kompatibilis az 1325 automatikus lézerbetöltő?

Válasz: A rendszer kompatibilis 1300×2500 mm-es papírméretű lézervágó gépekkel. Ha más papírméretre vonatkozó követelményei vannak (például 1500 × 3000 mm, stb.), nem szabványos testreszabást is biztosítunk. A rendszer különféle kommunikációs protokollokon, például száraz érintkezőkön, RS485-ön, Modbus TCP-n, Profineten stb. csatlakozik különböző márkájú lézervágó gépekhez. A rendszert olyan főbb márkákhoz igazították, mint a Daqin, Benetron, Hongshan, Baishuo és Trumpf.

2. kérdés: Hogyan történik a betöltő tapadókorong és az ürítő rögzítő mechanizmus közötti váltás? Szükséges-e kézi beavatkozás?

Válasz: Ez egy teljesen automatikus kapcsoló, amely nem igényel emberi beavatkozást. A rendszer PLC vezérlés mellett automatikusan befejezi a folyamatot: rakodáskor aktiválódik a szívórendszer, kirakodáskor pedig a megfogó típusú szerelvényre kapcsol. A teljes kapcsolási folyamatot a program vezérli, a kezelőnek csak az érintőképernyőn kell beállítania a paramétereket.

3. kérdés: A lenyomott anyagadagolási módszer okoz-e karcolásokat a lapanyag felületén?

Válasz: Nem. A rendszer plug-in típusú megfogószerkezetet alkalmaz. Behelyezése és rögzítése a munkadarab szélétől vagy a lefoglalt megmunkálási furat pozíciójából történik, elkerülve a közvetlen érintkezést a vágófelülettel. Különleges alkalmakra, amikor a felületen karcolások szükségesek, kopásgátló mechanizmus is felszerelhető. A megfogó szinkron szíj kopásgátló kialakítást alkalmaz, hatékonyan csökkentve a lapanyag kopását vágás közben.

4. kérdés: A rendszer képes kezelni a szabálytalan alakú vágórészeket? Például lyukas vagy szabálytalan alakú alkatrészek?

Válasz: Igen. Pontosan ez a fő előnye a befogó kialakításnak. A tapadókorong nem tud lyukas vagy szabálytalan formájú alkatrészekhez csatlakozni, míg a befogó karmok az alkatrész szélétől vagy a folyamatfuratoknál kapaszkodhatnak, alkalmazkodva a késztermékek különféle formáihoz. A rendszerprogramozás során pontosan meg kell határozni a befogási pontot és a beillesztési mélységet.

5. kérdés: Mekkora beépítési hely szükséges a műhelyben lévő berendezésekhez?

Válasz: A rendszer portál rácsos szerkezetet alkalmaz. A telepítés után a mechanikus kéz működési tartományának le kell fednie a nyersanyagplatformot, a lézervágó gépet és a késztermék platformját. Javasoljuk, hogy a műhely nettó magassága legalább 4,5 méter, a beépítési terület pedig legalább 6 méter hosszú és legalább 4 méter széles. A konkrét méretek meghatározása a megrendelő helyszíni elrendezése alapján történik. Ha a műhely nettó magassága nem elegendő, akkor magasságcsökkentő megoldást tudunk kialakítani.

6. kérdés: A rendszer csatlakoztatható bármilyen márkájú lézervágó géphez? Szükséges a vágógép módosítása?

Válasz: Igen. A rendszer szabványos I/O száraz érintkező jeleket vagy Ethernet kommunikációs interfészt kínál. Egyszerűen csatlakoztassa a jelzővezetékeket, mint például a "feldolgozás befejeződött" és az "anyagellátás kérése" a vágógép vezérlőszekrényéből az összekapcsolás eléréséhez. Általában a vágógépen nincs szükség hardvermódosításra.
