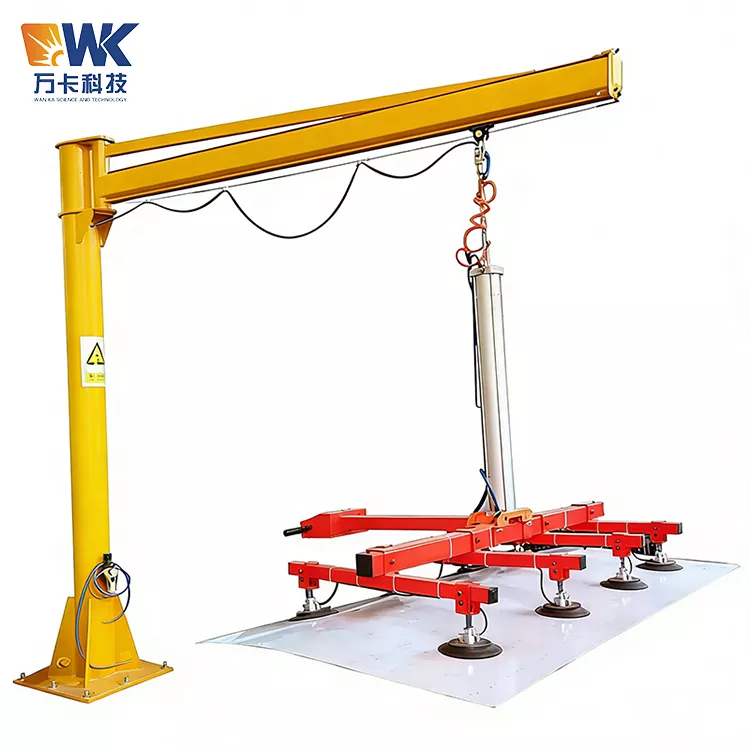

1325 szívókorongos lézerrakodó

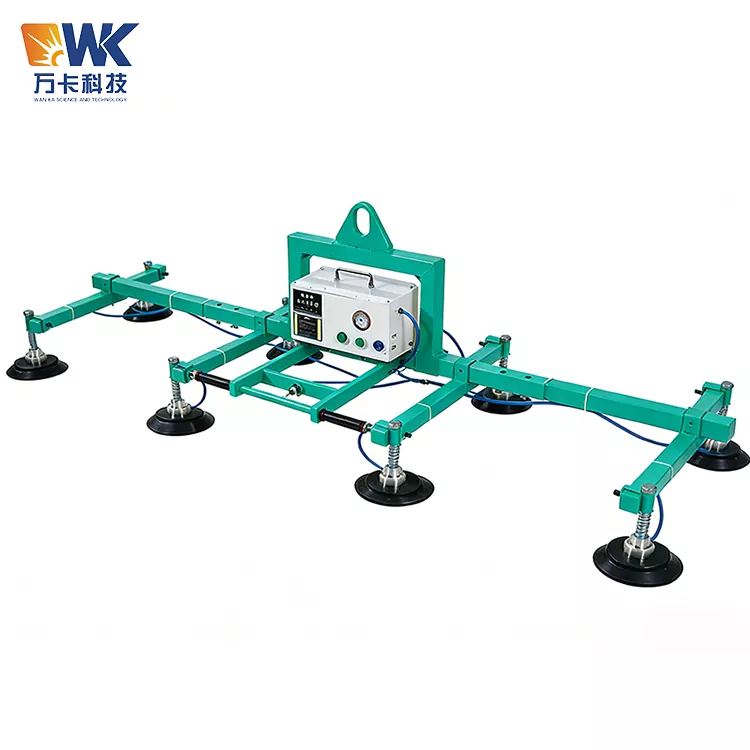

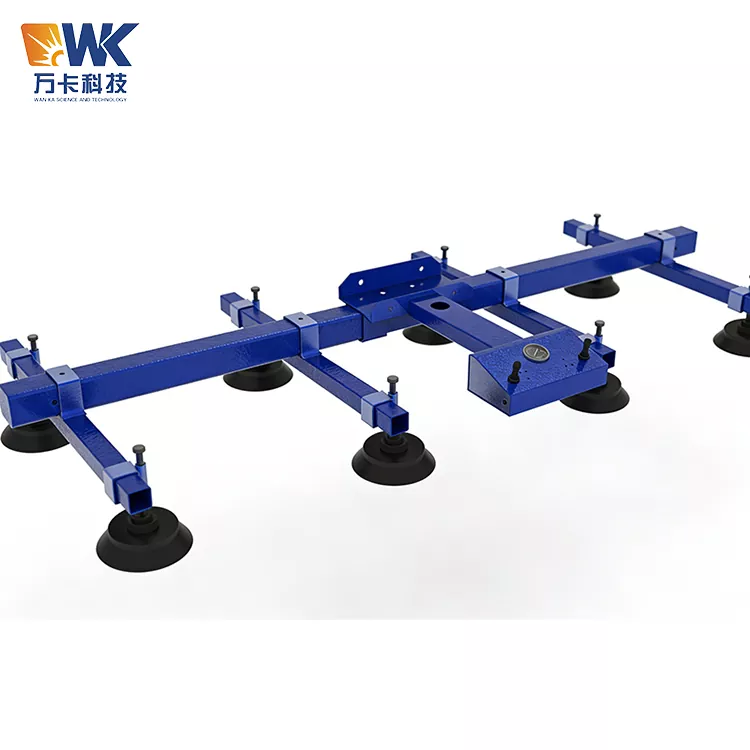

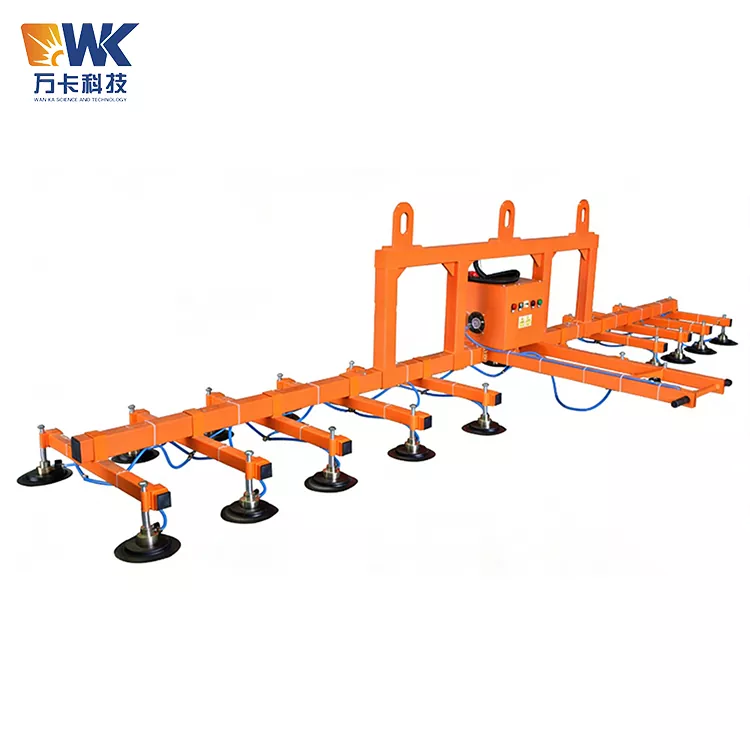

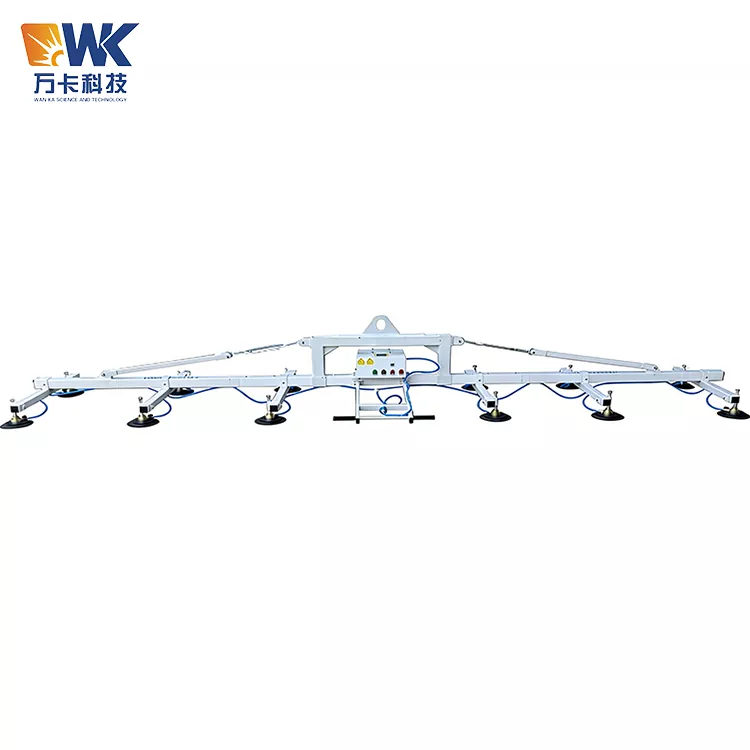

A Wanka Factory által szállított 1325 Suction Cup Laser Loader, más néven vákuumfogó, vákuumszívókorong vagy vákuumkezelő gép, a vákuumszívás elvén alapuló automatizált kezelőeszköz.

Működési elv

Olajmentes forgólapátos vákuumszivattyúval szívja el a levegőt a tapadókorong és a munkadarab felülete között, negatív nyomást hozva létre. A légköri nyomást ezután a munkadarab szilárdan rögzítésére használják fel. Amikor a vákuumszint eléri a beállított értéket (általában -60 kPa és -80 kPa között), a rendszer automatikusan fenntartja az adszorpciós állapotot. A kezelők olyan műveleteket hajthatnak végre, mint az emelés, mozgatás, forgatás és elengedés a fogantyún vagy a távirányítón keresztül, lehetővé téve a lapanyag gyors és biztonságos szállítását az anyagplatformról a feldolgozó berendezésbe.

Cél

Mit tud az 1325 sorozatú vákuum emelőgép? Különféle lapos, sűrű és nem vízáteresztő lemezanyagok szállítására alkalmas.

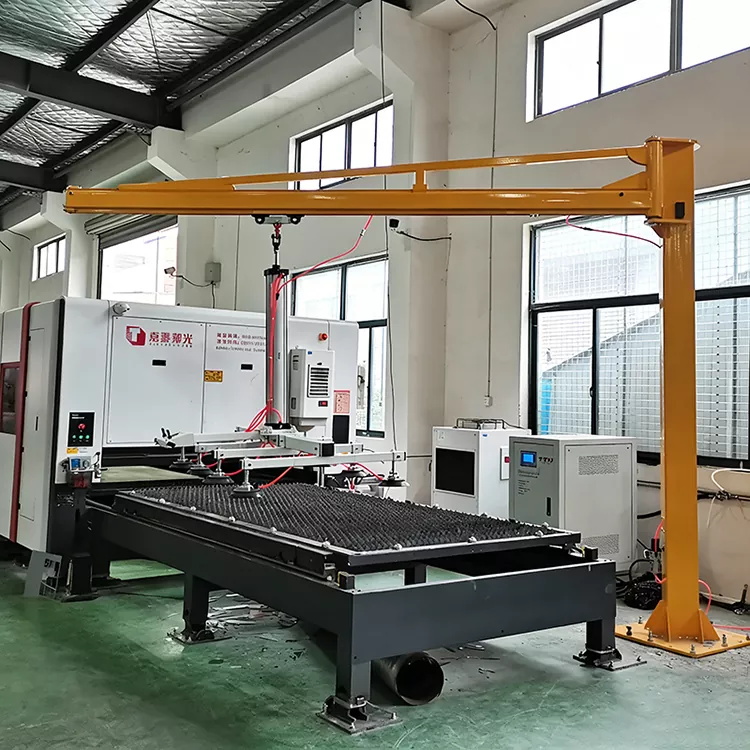

Jellemző alkalmazások: szénacél lemezek, rozsdamentes acéllemezek, alumíniumlemezek, rézlemezek és egyéb fémlemezek; üveg (edzett üveg, laminált üveg, függönyfal üveg); kő, márvány tányérok; falemezek, kompozit lemezek, szendvicslemezek; valamint műanyag lapok. Az olyan forgatókönyvekben, mint a lézervágó gépek anyagbe- és kirakodása, a CNC lyukasztógépek adagolása és a nyírógépek lemezszállítása, az 1325-ös sorozatú vákuumos emelőgép helyettesítheti a hagyományos kézi lemezemelést vagy darus emelést, lehetővé téve az egyszemélyes kezelést és a sérülésmentes szállítást.

Alapvető előnyei és értékesítési pontjai

Az 1325-ös modell vákuumszívó emelőgép alapvető előnyei a piacon található számos hasonló termék közül kiemelkednek, elsősorban a következő hat szempontban rejlenek.

1. Pontosan közepes méretű lapanyagokhoz igazítva.

2. Kettős áramszünet biztonsági garancia.

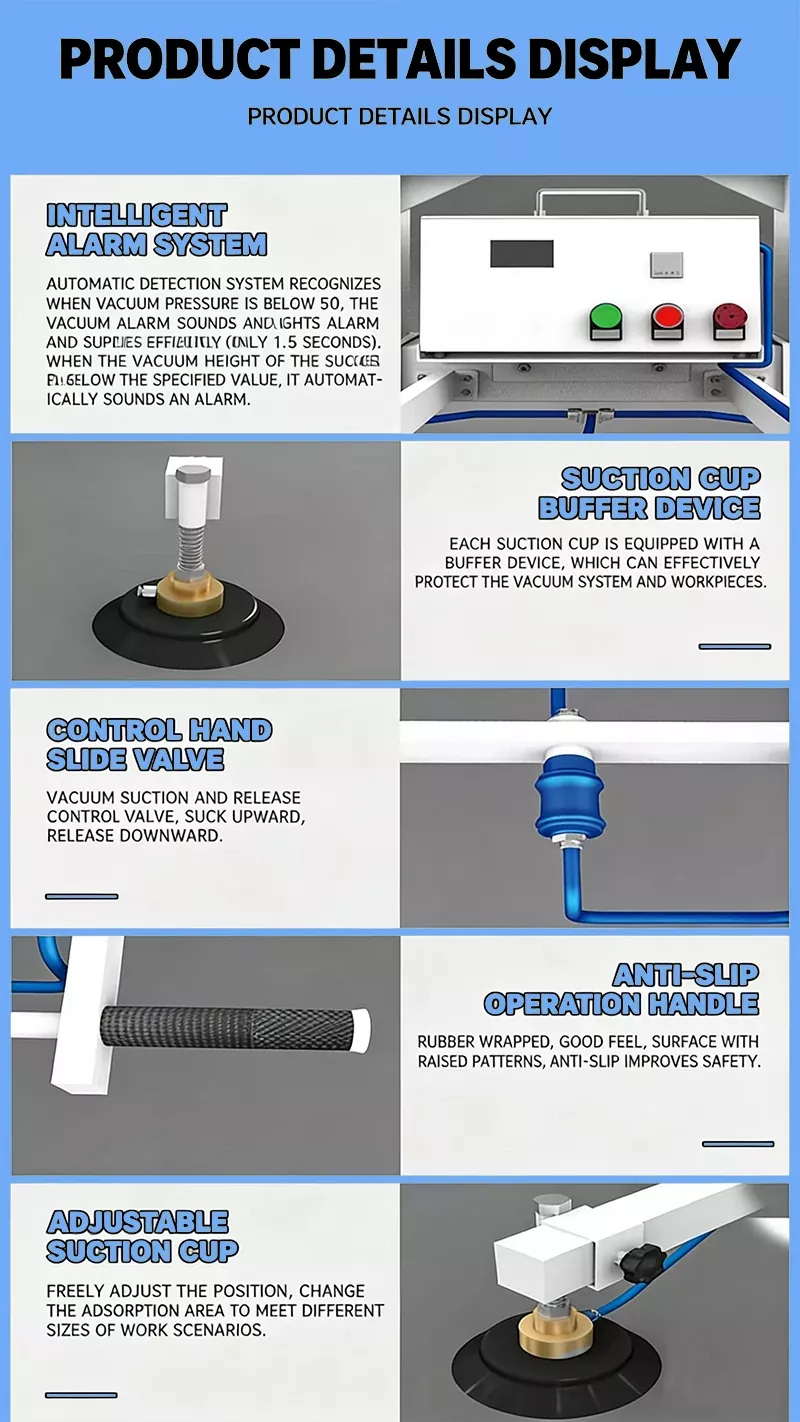

3. Hang- és fényriasztó a valós idejű megfigyeléshez.

4. Dupla rugós puffer kialakítás tapadókorongokhoz.

5. Importált olajmentes vákuumszivattyú karbantartást nem igénylő funkcióval.

6. Ergonomikus kialakítás az egyszemélyes üzemeltetéshez.

Gyakori visszaélésekre vonatkozó figyelmeztetések

Az 1325 szívókorongos lézertöltő tényleges használata során a következő helytelen műveletek a leggyakoribbak, és ezek elkerülése különös figyelmet igényel.

A tapadókorong és a munkadarab felülete közötti rossz érintkezés a tapadás meghibásodásához vezet. Ez a leggyakoribb működési hiba. Ha a munkadarab felülete olajjal, porral, nedvességgel vagy rozsdával szennyezett, az károsítja a szívókorong ajak tömítő hatását, ami a vákuum képtelenségét vagy folyamatos csökkenését eredményezi. Használat előtt feltétlenül törölje le a tapadókorongot és a munkadarab felületét egy tiszta ruhával. Ezenkívül a tapadókorongnak tökéletesen illeszkednie kell a munkadarab felületéhez, és merőlegesen hozzá kell tapadnia a munkadarab felületéhez - minden ferde tapadás rossz tömítést és szívóerő-csökkenést okoz.

A túlterhelt használat egyenértékű a biztonság viccként való kezelésével. Minden 1325 típusú vákuumszívó emelőgép egyértelműen meghatározott névleges teherbírással rendelkezik (a standard konfiguráció általában 400-500 kg). A túlterheléses használat az egyik legveszélyesebb működési hiba. Bár a berendezés vákuumnyomás-kapcsolóval van felszerelve, hogy megakadályozza a túlterheléses indítást, a kezelőknek nem szabad a védőberendezésre hagyatkozniuk, hanem szigorúan a névleges terhelési tartományon belül kell használniuk. A biztonsági tényező nem lehet kevesebb, mint 2-szer - ha a névleges terhelés 400 kg, a tervezett tényleges adszorpciós erőnek 800 kg felett kell lennie. Ez nem engedi meg a túlterhelést, inkább hagy biztonsági tartalékot váratlan helyzetekre.

A kikapcsolásvédelmi funkció tesztjének figyelmen kívül hagyása. Egyes felhasználók soha nem végezték el a kikapcsolás elleni védelmi funkció hatékony tesztelését a berendezés átvétele vagy napi használata során. A helyes megközelítés a következő: közvetlenül kapcsolja ki az áramellátást, amikor a berendezés teljes terhelés alatt van, és figyelje meg, hogy a munkadarab mennyi ideig marad adszorbeálva - ha a leejtési idő kevesebb, mint 5 perc, az azt jelzi, hogy probléma lehet a kikapcsolásvédelmi funkcióval. Ezt a tesztet a rendszeres karbantartás során minden alkalommal el kell végezni.

A szűrő helytelen beszerelési iránya gyakori eltömődéseket okozott. A szűrőt függőlegesen felfelé kell felszerelni. Függőleges felszerelés esetén a por és a részecskék a gravitációs erő hatására leülepednek az alján. Az alsó burkolat kinyitásával megtisztíthatók. Vízszintes felszerelés esetén a por nem tud leülepedni, és folyamatosan szennyezi a szűrőbetétet, ami miatt a szűrőelem idő előtt eltömődik, és gyakori cserét igényel. A berendezés átvételi ellenőrzésekor feltétlenül ellenőrizze a szűrő beépítési irányát.

A vákuumszivattyú védelmének figyelmen kívül hagyása lerövidítheti az élettartamot. Amikor az 1325 típusú vákuumszívó emelőgépet nem áteresztő tárgyak, például acéllemezek és üvegek adszorbeálására használják, a vákuumszivattyú tovább működik, amíg el nem éri a maximális vákuumszintet, majd a légáramlás leáll. Ez a szivattyúfej túlmelegedését okozhatja. A szokásos berendezéseket fel kell szerelni vákuumszivattyú védőszeleppel (leeresztő szelep), amely automatikusan kinyílik, amikor a vákuum eléri a maximális értéket, és hideg levegőt vezet be a szivattyúfej hűtésére. Ha a berendezés nem rendelkezik ezzel a védőszeleppel, a vákuumszivattyú élettartama a normál tíz évről vagy többről körülbelül két évre lerövidülhet. Az 1325 típusú vákuumszívó emelőgép vásárlásakor ezt a konfigurációt egyeztetni kell a szállítóval.

A gumi tapadókorong érintkezésbe kerül korrozív anyagokkal. A gumi tapadókorong nem érintkezhet savakkal, lúgokkal, olajfoltokkal vagy éles tárgyakkal. Ezek az anyagok felgyorsítják a gumi öregedését és repedését, ami a tömítési teljesítmény csökkenéséhez vezet. Tároláskor az 1325 típusú vákuumszívó emelőgépet száraz és tiszta környezetbe kell helyezni, és kerülni kell a közvetlen napfényt.

Csomagolás módja

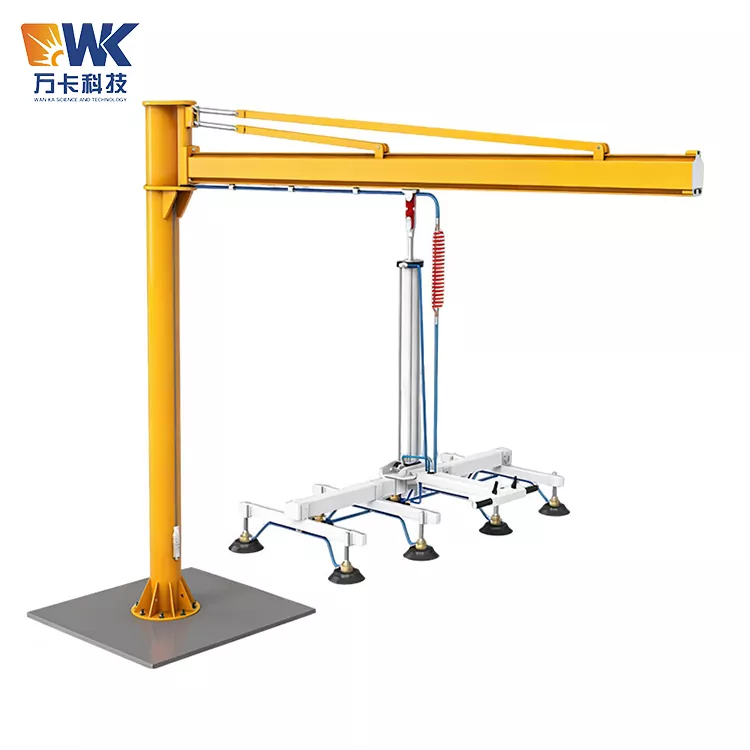

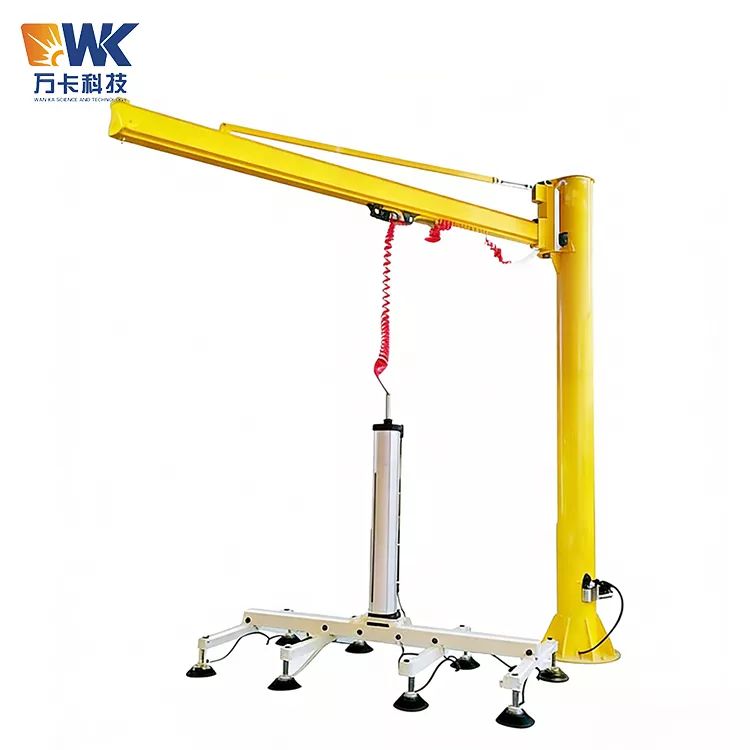

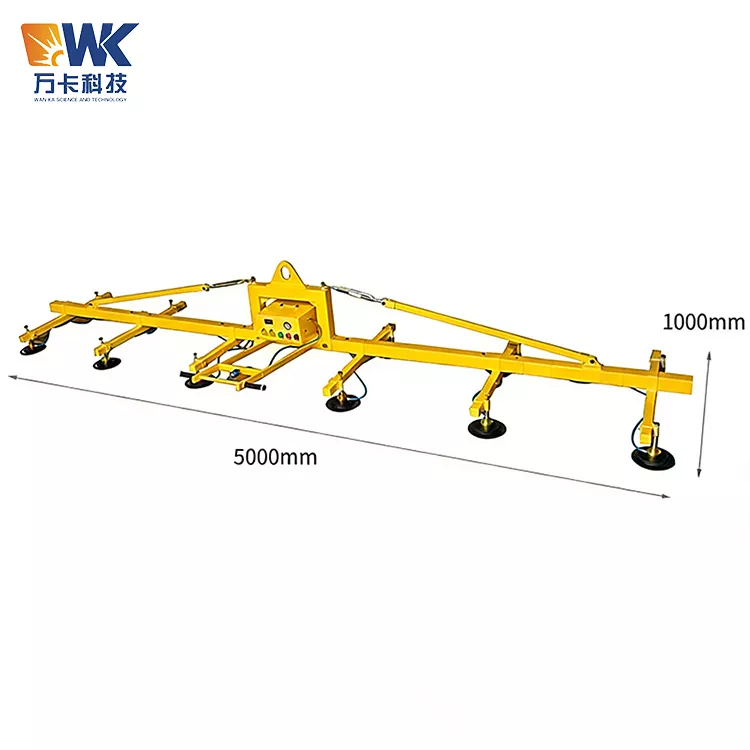

Az 1325 Suck Cup Laser Loader moduláris szétszerelhető csomagolási sémát alkalmaz. A gyár elhagyása előtt a berendezést szétszedik a következő fő alkatrészekre: főgerenda szerelvény, kereszttartó szerelvény (beleértve a tapadókorongokat), vákuumszivattyú egység, vezérlőrendszer (beleértve az elektromos vezérlődobozt és a fogantyút), konzolos és forgó szerelvény, csatlakozó csővezetékek és tartozékcsomag. Minden komponens külön-külön van csomagolva:

A főgerendák és keresztgerendák, valamint az egyéb nagyméretű acél szerkezeti elemek acélvázzal vannak rögzítve és csomagolva - az alja acéltálca, a négy oldala szögacéllal megerősített, kívül pedig vízálló műanyag fóliával és szövött szövettel van bevonva, amely alkalmas kültéri egymásra rakásra és tárolásra. A tapadókorong alkatrészek gyöngyház pamut párnával + kartondobozok vannak csomagolva, minden tapadókorong külön van becsomagolva, hogy megakadályozza a deformációt a szállítás során. A vákuumszivattyú egység fadobozba van csomagolva – a belseje teljesen habszivaccsal és gyöngypamuttal párnázott, a fadoboz külseje pedig olyan nemzetközi szállítási címkékkel van ellátva, mint „felfelé”, „nedvességálló” és „törékeny”. A vezérlőrendszer és a precíziós alkatrészek antisztatikus zacskókkal + gyöngypamut + kartondobozokkal vannak csomagolva. A csatlakozócsövek és a tartozékok csomagja műanyag zacskókkal + kartondobozokkal van lezárva.

Minden csomagolóanyag megfelel a nemzetközi tengeri szállítási szabványoknak, és rendelkezik nedvesség-, ütés- és rozsdaálló funkciókkal. A fadobozos csomagoláshoz nem peszticiddel kezelt rétegelt lemezt használnak, amely megfelel az ISPM 15 nemzetközi növény-egészségügyi szabványnak, és további kártevőirtó kezelés nélkül közvetlenül exportálható.

Szállítási folyamat

A megrendelés visszaigazolása után a gyártási ciklus általában 7-15 munkanapig tart (a konfigurációtól és a rendelési mennyiségtől függően). Miután a berendezést leszerelték a gyártósorról, átfogó funkcionális tesztet hajtanak végre - beleértve a vákuumtesztet, a teljes terhelésű adszorpciós tesztet, a kikapcsolási védelmi tesztet, valamint a hang- és fényriasztási tesztet -, és csak a teszt sikeres teljesítése után kerülhet a csomagolási szakaszba. A csomagolás befejezése után a berendezést a gyárból a kijelölt kikötőbe küldik (általában Shanghai vagy Qingdao kikötőbe). A tengeri szállítási idő a rendeltetési helytől függ: körülbelül 7-15 nap Délkelet-Ázsia, körülbelül 25-35 nap Európa, körülbelül 20-30 nap Észak-Amerika és körülbelül 15-25 nap a Közel-Kelet esetében.

Szállítási dokumentumok

Minden 1325-ös modell vákuumszívó emelőhöz a következő dokumentumokat mellékeljük a szállítmányhoz: Berendezés használati útmutató (angol nyelven), Csomagolási lista, Termékminőség-tanúsítvány, CE-tanúsítvány (ha van), Eredeti gyári garanciajegy a vákuumszivattyúhoz, Telepítési és üzembe helyezési útmutató. Minden dokumentumot vízálló irattasakba zárnak, és jól látható helyen helyeznek el a fadobozban.

Szállítási ellenőrzés

Miután az ügyfél megkapta a 1325-ös szívókorongos lézerrakodónkat, ajánlatos a következő ellenőrzési lépéseket követnie, mielőtt aláírná a szállítást: Ellenőrizze, hogy a külső csomagolás nem sérült, deformálódott-e vagy vízfoltok vannak-e; A doboz kinyitása után számolja össze az egyes alkatrészek számát a csomagolási listával; Ellenőrizze, hogy a tapadókorongok deformálódtak-e vagy sérültek-e; Ellenőrizze, hogy a vákuumszivattyú és az elektromos vezérlődoboz nem szenvedett-e szállítási sérülést. Ha bármilyen problémát észlel, jegyezze fel az átvételi űrlapon, és azonnal lépjen kapcsolatba a szállítóval.

Telepítés és üzembe helyezés

A 1325 típusú vákuumszívó emelőgép helyszíni telepítése általában 4-6 órát vesz igénybe, beleértve a gépészeti összeszerelést, az elektromos bekötést és a rendszer üzembe helyezését. A berendezés tápellátási igénye 380VAC ± 15%, 50Hz ± 1Hz, háromfázisú háromvezetékes rendszer. Az üzembe helyezés előtt teljes terhelésű adszorpciós tesztet és kikapcsolásvédelmi tesztet kell végezni. Egyes beszállítók távoli videokalauz telepítési szolgáltatásokat kínálnak, vagy mérnököket küldhetnek a helyszíni telepítéshez (a költséget nem tartalmazza).
